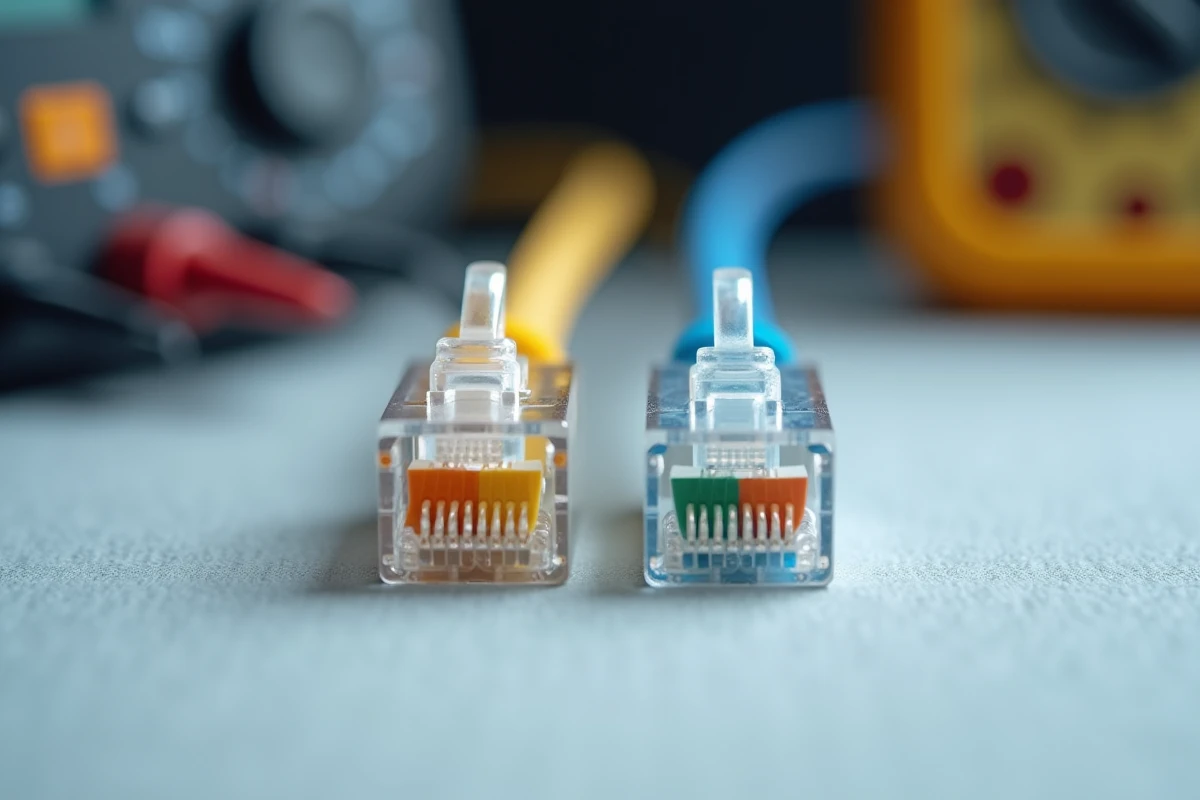

Le câblage RJ45 repose sur deux schémas normés, T568A et T568B, qui définissent l’ordre des fils de couleur dans le connecteur. Les deux transmettent les données de façon identique. La seule différence tient à la position de deux paires de fils (orange et verte) sur les broches 1, 2, 3 et 6.
Pourquoi deux schémas de câblage RJ45 existent
Les normes T568A et T568B proviennent du standard américain TIA/EIA-568, repris au niveau international par la norme ISO/IEC 11801. Ces documents encadrent le câblage structuré des réseaux informatiques depuis les années 1990.
A lire aussi : Samsung E250 mobile : l'alternative low-tech aux smartphones connectés
Le schéma A a été conçu pour assurer une compatibilité directe avec l’ancien câblage téléphonique analogique. Le schéma B, lui, s’est imposé dans les installations réseau professionnelles et résidentielles, notamment en France.
Les deux normes utilisent les mêmes quatre paires torsadées. Seul l’ordre d’insertion de la paire orange et de la paire verte change. Toutes les autres paires (bleue et marron) restent à la même place, quel que soit le schéma choisi.
A lire également : Comment programmer un message sur WhatsApp quand vous dormez encore ?
Ordre des fils RJ45 en T568A et T568B : tableau comparatif
Le plus simple pour comprendre la différence reste un tableau. Regardez le connecteur de face, ergot vers le bas, broches numérotées de gauche à droite.
| Broche | T568A | T568B |
|---|---|---|
| 1 | Blanc/Vert | Blanc/Orange |
| 2 | Vert | Orange |
| 3 | Blanc/Orange | Blanc/Vert |
| 4 | Bleu | Bleu |
| 5 | Blanc/Bleu | Blanc/Bleu |
| 6 | Orange | Vert |
| 7 | Blanc/Marron | Blanc/Marron |
| 8 | Marron | Marron |
Les broches 4, 5, 7 et 8 sont strictement identiques. Seules les broches 1, 2, 3 et 6 changent entre A et B. C’est la seule chose à retenir.
Câble droit et câble croisé : le lien avec les schémas A et B
Un câble Ethernet droit utilise le même schéma aux deux extrémités. Si les deux bouts sont sertis en T568B, le câble est droit. Même logique si les deux bouts sont en T568A.
Un câble croisé utilise T568A d’un côté et T568B de l’autre. Ce type de câble servait autrefois à relier deux ordinateurs entre eux sans passer par un switch. Avec les équipements réseau actuels, qui gèrent l’Auto-MDIX (détection automatique du type de câble), le câble croisé est devenu quasi inutile.
Pour une installation réseau domestique, vous n’avez besoin que de câbles droits. Choisissez un seul schéma et appliquez-le partout.
T568A ou T568B : quel schéma choisir pour une installation réseau en France
Le T568B est le schéma le plus répandu en France dans les installations résidentielles et professionnelles. La quasi-totalité des cordons Ethernet vendus dans le commerce sont sertis en T568B.
Choisir le T568B pour une installation neuve présente un avantage pratique direct : les cordons de brassage achetés en magasin seront compatibles avec vos prises murales sans vérification supplémentaire.
Le T568A reste parfaitement fonctionnel. Les performances réseau sont identiques entre A et B. Aucun débit supplémentaire, aucune latence différente. Le choix n’a de conséquence que sur la cohérence de l’installation.
La règle à respecter est simple :
- Utilisez le même schéma sur toutes les prises, panneaux de brassage et connecteurs de l’installation
- Étiquetez le tableau de communication avec le schéma retenu (A ou B) pour faciliter la maintenance
- Si vous intervenez sur une installation existante, identifiez le schéma déjà en place et conservez-le
Catégorie de câble et norme RJ45 : ce que les débutants oublient souvent
Le choix entre A et B concerne l’ordre des fils. La catégorie du câble (Cat 5e, Cat 6, Cat 6A) concerne ses performances physiques : blindage, fréquence, débit maximal.
Les standards de câblage structuré ISO/IEC 11801 et TIA/EIA-568 préconisent aujourd’hui la catégorie 6A pour les nouvelles installations. Ce type de câble garantit un débit de 10 Gbit/s sur 100 m et une meilleure compatibilité avec l’alimentation PoE de forte puissance.
Installer des prises RJ45 en T568B avec du câble Cat 5e fonctionne, mais limite les capacités du réseau à terme. Pour une construction neuve ou une rénovation lourde, le câble Cat 6A offre la meilleure pérennité.
Erreurs fréquentes lors du câblage RJ45 d’une prise murale
Mélanger les schémas A et B au sein d’une même installation est l’erreur la plus courante. Le réseau peut fonctionner partiellement, avec des connexions instables ou des pertes de paquets difficiles à diagnostiquer.
Autre piège : mal identifier les paires torsadées. Chaque paire est composée d’un fil de couleur unie et d’un fil blanc rayé de cette même couleur. Confondre blanc/orange et blanc/vert arrive vite sous un mauvais éclairage.
Quelques réflexes à adopter avant de sertir :
- Vérifiez le marquage sur le noyau de la prise murale, qui indique généralement les positions A et B avec un code couleur
- Dénudez le câble sur une longueur suffisante pour dégager les paires sans forcer, mais ne détorsadez pas les fils au-delà du strict nécessaire
- Testez chaque prise avec un testeur de câble réseau après installation, même si le branchement semble correct visuellement
- Respectez la longueur maximale d’un lien cuivre (patch cord + câble + cordon de brassage) pour maintenir la fiabilité du signal
Le câblage RJ45 A ou B ne change rien au débit ni à la qualité de la connexion. Le T568B reste le choix par défaut pour toute nouvelle installation en France. La cohérence du schéma sur l’ensemble du réseau compte davantage que le schéma lui-même. Prenez cinq minutes pour vérifier l’existant avant de brancher quoi que ce soit, et le réseau fonctionnera sans mauvaise surprise.
